在工業流體傳輸領域，外嚙合齒輪泵以其結構簡單、維護方便、工作可靠的特點，廣泛應用于各種潤滑系統和流體傳輸系統中。然而，齒輪泵的高效運行離不開一個關鍵組件——油封。油封不僅負責防止?jié)櫥托孤?，還承擔著阻止外部污染物進入泵內的重任。本文將深入探討外嚙合齒輪泵油封的工作原理，揭示其高效密封背后的奧秘。



一、外嚙合齒輪泵的工作原理

在深入了解油封原理之前，我們先來簡要回顧一下外嚙合齒輪泵的工作原理。外嚙合齒輪泵主要由一對相互咬合的主動齒輪和從動齒輪組成，它們通過快速旋轉來吸入和排出液體。當主動齒輪按一定方向旋轉時，它會帶動從動齒輪一起旋轉。在齒輪的脫開側（即吸油腔），隨著齒輪的逐漸脫開嚙合，密封工作容積逐漸增大，形成局部真空。油箱中的油液在大氣壓力的作用下，經過吸油口進入吸油腔，并被吸入齒間槽中。隨著齒輪的繼續旋轉，齒間槽中的油液被帶到齒輪的嚙合側（即壓油腔）。在嚙合側，隨著齒輪的逐漸嚙合，密封工作容積逐漸減小，油液受到擠壓，壓力增加。高壓油液被擠壓經壓油口排出，進入壓力管路中。齒輪的不停旋轉使得吸油腔和壓油腔不斷完成吸油和排油過程，實現了液體的連續輸送。



二、油封的重要性與挑戰

在齒輪泵的運行過程中，油封扮演著至關重要的角色。它不僅要防止高壓油液從泵內泄漏出來，還要阻止外部的塵埃、水分和其他污染物進入泵內，以保護內部的齒輪和軸正常運行。然而，齒輪泵的工作環境往往十分惡劣，需要承受高壓、高溫、高速旋轉以及油液的腐蝕和磨損。因此，油封必須具備出色的密封性能、耐磨性能和耐腐蝕性能，才能在如此惡劣的環境下長期穩定工作。



三、外嚙合齒輪泵油封的原理

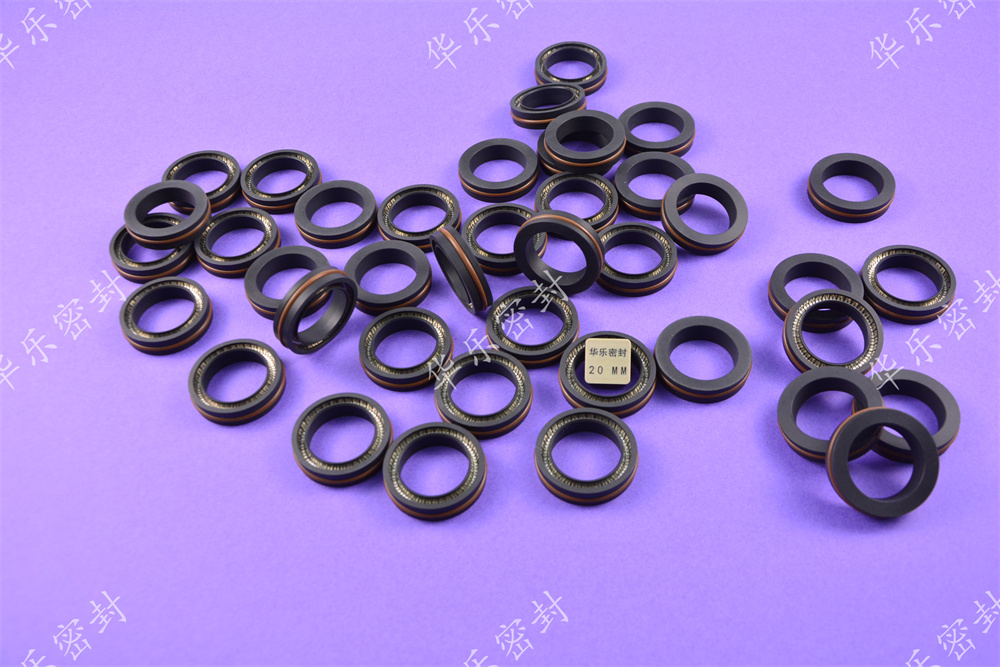

外嚙合齒輪泵油封的高效密封主要依賴于其獨特的結構和材料選擇。大多數齒輪泵油封都采用唇形密封結構，這種密封有一個或多個柔軟的唇形部分，通常由橡膠或彈性材料制成。唇形密封通過緊密貼合在泵軸上，形成一個有效的密封。以下是油封工作原理的詳細解析：



1.唇形密封的貼合與擠壓

唇形密封的柔軟唇部能夠緊密貼合在泵軸上，形成一個動態的密封界面。當泵軸旋轉時，唇部會受到一定的擠壓作用，從而產生密封效果。這種擠壓作用不僅能夠防止油液從泵軸與唇部之間的間隙泄漏出來，還能有效阻止外部污染物進入泵內。



2.潤滑與摩擦

油封唇部與泵軸之間的摩擦是不可避免的，但過度的摩擦?xí)?dǎo)致唇部磨損加速，從而降低密封性能。為了減小摩擦，油封內部通常會形成一個腔體，儲存一定量的潤滑油。這些潤滑油能夠在唇部與泵軸之間形成一層潤滑膜，減小摩擦系數，延長油封的使用壽命。同時，潤滑油還能起到冷卻作用，降低唇部的工作溫度，防止因過熱而損壞。



3.彈性材料的適應性

油封唇部采用的橡膠或彈性材料具有良好的彈性和耐磨性，能夠適應泵軸的旋轉和微小變形。這種適應性使得油封能夠在不同工況下保持穩定的密封性能。此外，彈性材料還能在一定程度上吸收泵軸振動和沖擊，保護油封不受損壞。



4.阻止外部污染物



除了防止油液泄漏外，油封還能有效地阻止外部的塵埃、水分和其他污染物進入泵內。唇部緊密的貼合和擠壓作用能夠形成一道屏障，阻止這些污染物通過間隙進入泵內。同時，油封內部的腔體和潤滑油也能起到一定的過濾作用，進一步保護泵內部的齒輪和軸不受污染。



四、油封的材料與選擇

油封的性能不僅取決于其結構，還與所選用的材料密切相關。常見的油封材料包括丁腈橡膠（NBR）、氟橡膠（FPM）、硅橡膠、聚丙烯酸酯橡膠（ACM）和聚四氟乙烯（PTFE）等。這些材料各具有不同的特點和適用場景：

1.丁腈橡膠（NBR）

丁腈橡膠具有較好的耐熱、耐磨性能，耐各種潤滑油、潤滑脂、油氣混合物等。適用溫度范圍為-30~120攝氏度，但不能再磷酸酯系液壓油中及含極壓添加劑的齒輪油中使用。



2.氟橡膠（FPM）

氟橡膠耐老化、耐熱、耐油性能優越，幾乎適用于所有的潤滑油、燃料油、汽油。在含極壓添加劑的油中不易硬化，但耐寒性、高溫耐磨性較差，永久壓縮變形較大。適用溫度范圍為-20~250攝氏度。



3.硅橡膠

硅橡膠具有突出的耐高低溫性能，可在150攝氏度下超長期使用而無性能變化；可在200攝氏度下連續使用10000小時。在-70~260攝氏度的工作溫度范圍內能保持其特有的使用彈性及耐臭氧、耐天候等優點。



4.聚丙烯酸酯橡膠（ACM）

聚丙烯酸酯橡膠耐油、耐熱性能優越，耐磨，抗臭氧，耐紫外線輻射。尤其是耐含極壓液劑的潤滑油、齒輪油、馬達油、機油、石油系液壓油等。適用溫度范圍為-30~150攝氏度。



5.聚四氟乙烯（PTFE）

聚四氟乙烯具有突出的化學穩定性、熱穩定性、減摩性和自潤滑性。其裂解溫度在400攝氏度以上，能夠在-200~300攝氏度溫度范圍內正常工作。除游離氟和堿金屬外，對化學物品、溶劑、氫氧化合物和酸具有優異的耐蝕性能。



在選擇油封材料時，需要根據齒輪泵的工作條件、油液種類、溫度范圍以及密封要求等因素進行綜合考慮。選擇合適的材料能夠顯著提高油封的密封性能和使用壽命。



五、油封的維護與更換

盡管油封具有出色的密封性能，但在長期的使用過程中仍會受到磨損和老化等因素的影響。因此，定期檢查和更換油封是保持齒輪泵高效運轉的關鍵。在更換油封時，需要遵循以下步驟：

1.準備工作

確保設備已斷電并處于安全狀態，準備好必要的工具和新的油封。同時，對泵軸及其周?chē)鷧^(qū)域進行徹底清潔，確保無舊油封殘留物。



2.卸載舊油封

使用合適的工具小心地將舊油封拆下，注意不要損壞泵軸或其他部件。在拆卸過程中，可以借助專用工具或潤滑劑來減小摩擦和阻力。



3.安裝新油封

在安裝新油封之前，需要在其唇部涂抹適量的潤滑油或潤滑脂，以減小安裝時的摩擦和防止油封損壞。然后，將新油封小心地安裝到泵軸上，確保唇形正確對應液體流動方向，并完全嵌入設備中。在安裝過程中，需要注意不要過度擠壓或拉伸油封唇部，以免影響其密封性能。



4.檢查與測試

安裝完成后，需要仔細檢查油封是否正確安裝、唇形是否對齊以及是否有變形或損壞等跡象。確認無誤后，可以重新啟動齒輪泵進行測試，觀察是否有異常噪音或泄漏現象。



六、結語

外嚙合齒輪泵油封的高效密封原理是確保其穩定運行的關鍵所在。通過深入了解油封的結構、材料選擇以及工作原理，我們能夠更好地理解其如何在惡劣的工作環境下保持出色的密封性能。同時，定期檢查和更換油封也是保持齒輪泵高效運轉的重要措施。在未來的發展中，隨著新材料和新技術的不斷涌現，我們有理由相信油封的性能將得到進一步提升，為工業流體傳輸領域的發展貢獻更多力量。
